La operación segura de una grúa de camión HOWO depende mucho más de la preparación, del respeto de la tabla de cargas y de la competencia del operador que de la máquina en sí. Una grúa bien mantenida puede volcar o dejar caer la carga cuando el suelo es blando, los estabilizadores están parcialmente extendidos o la carga supera la capacidad nominal para ese radio. Esta guía recorre toda la secuencia de trabajo que sigue un operador en una grúa montada en camión HOWO, desde la inspección previa al turno hasta el apagado. También señala los límites de seguridad de EE. UU. que rigen cada etapa. No cubre las especificaciones específicas del modelo ni ninguna modificación de la máquina; ambos aspectos corresponden al manual del fabricante de su unidad.
Inspección previa a la operación: qué verificar
Una inspección previa a la operación determina si la grúa está apta para trabajar ese día, por lo que se realiza antes de arrancar el motor y de activar la TDF. El objetivo es detectar un cable desgastado, un cilindro con fugas o un pasador faltante mientras la máquina todavía está estacionada. Recorra la grúa en un orden constante para no omitir nada bajo presión de tiempo.
- Estructura y cable de acero: revise la pluma, el plumín y los cables de acero en busca de grietas, corrosión, torceduras, cestado o hilos aplastados. Confirme que el cable se enrolle sin nudos.
- Gancho y pestillo: busque deformaciones, grietas o desgaste en el gancho y verifique que el pestillo de seguridad cierre y retenga.
- Sistema hidráulico: inspeccione tuberías, mangueras y cilindros en busca de fugas, rozaduras o abultamientos. Confirme que los niveles de fluido estén dentro del rango indicado por el fabricante.
- Dispositivos de seguridad y elementos de fijación: confirme que la parada de emergencia y cualquier indicador de carga o protección contra sobrecarga con los que cuente su máquina respondan tal como se describe en su manual. Verifique que no haya pernos ni pasadores sueltos o ausentes.
- Documentos: mantenga actualizados y a mano el registro de inspecciones y los registros de mantenimiento.
Un defecto en la cadena de carga, ya sea en el cable, el gancho, la pluma o un dispositivo de seguridad, deja la grúa fuera de servicio hasta que se repare. No es algo que pueda anotarse para más tarde. En particular, las fugas hidráulicas recurrentes merecen rastrearse hasta su origen, en lugar de rellenar el nivel cada mañana.

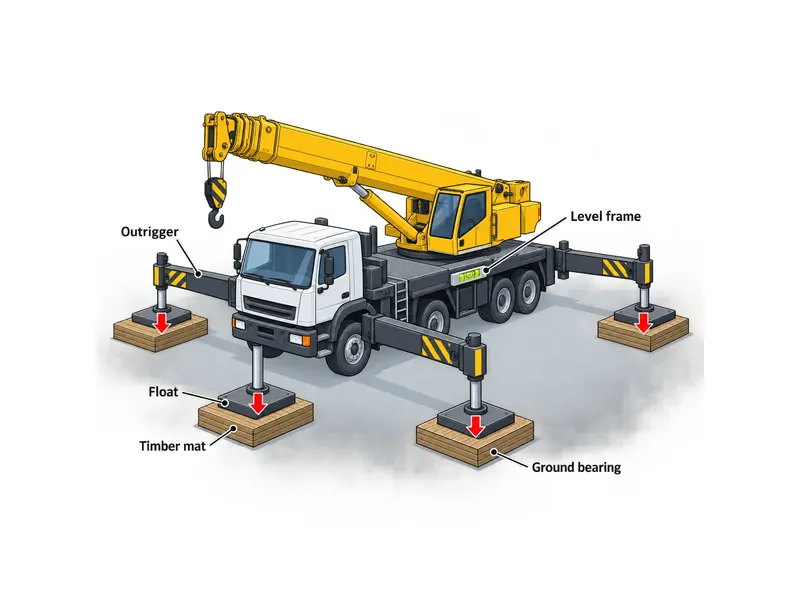

Preparación sobre terreno estable con estabilizadores
El lugar y la forma en que se prepara la grúa determinan su margen de estabilidad antes de que una sola carga se eleve del suelo. Las capacidades nominales de una tabla de cargas solo se aplican a la configuración específica de estabilizadores y a la condición de nivelación impresas en la tabla con la que se realiza la elevación. Muchas máquinas publican tablas reducidas independientes para estabilizadores parcialmente extendidos, por lo que la preparación debe coincidir con la tabla vigente o esta deja de aplicarse. Posicione el camión de modo que la elevación prevista permanezca dentro del área de trabajo nominal de la grúa y nivele el chasis según la tolerancia indicada en el manual.
La capacidad portante del terreno es la variable que los operarios subestiman con mayor frecuencia. El suelo blando, rellenado o recientemente removido puede asentarse bajo la presión de los estabilizadores incluso cuando la superficie parece sólida. Por eso los equipos utilizan tablones de reparto o almohadillas para distribuir la carga en cualquier terreno que no sea firme y compactado. Verifique el apoyo bajo cada pata de apoyo, no solo la superficie sobre la que descansan las ruedas, porque las patas soportan la mayor parte de la reacción durante una elevación. Esté atento a vacíos enterrados, rellenos de zanjas o superficies combadas que puedan inclinar la máquina. Extienda los estabilizadores hasta la configuración indicada en la tabla de cargas y el manual, y utilice una configuración de extensión parcial solo cuando la tabla correspondiente lo permita. Una buena preparación también sustenta la eficiencia de las operaciones a lo largo de un turno, ya que una base estable y nivelada reduce los reposicionamientos que restan tiempo productivo de elevación.

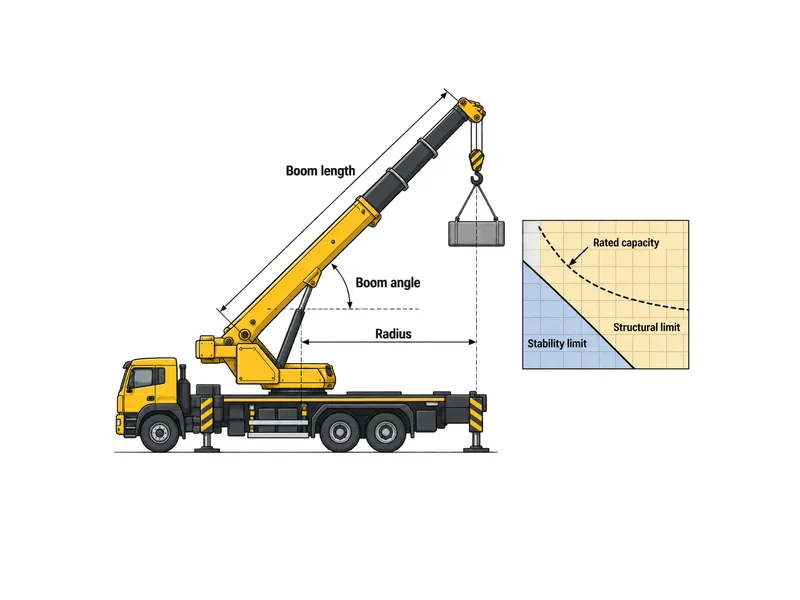

Lectura de la tabla de cargas antes de elevar
La tabla de cargas es el único documento que indica si una elevación planificada es segura, así que léala antes de preparar la carga. La capacidad nominal no es un único número: cambia con la longitud de la pluma, el radio de la pluma y el ángulo de la pluma. Cada celda de la tabla indica la capacidad para una configuración específica. Localice la fila y la columna que coincidan con la longitud real de la pluma y el radio de carga, y considere el valor que figura allí como el límite máximo para esa elevación, incluido el peso del gancho de carga, los aparejos y cualquier plumín.
Dentro de cada tabla hay dos límites. Las capacidades por encima de una línea divisoria en negrita están limitadas por la resistencia estructural de la grúa; las que están por debajo lo están por la estabilidad, es decir, el punto de vuelco. El ángulo de la pluma se correlaciona claramente con el radio solo cuando la pluma está recta, así que en configuraciones más largas verifique la capacidad de elevación con el radio que pueda medir realmente. Cuando un solo ramal de cable no pueda soportar la carga, la tabla especifica el reenvío con más ramales de cable para repartirla. Lea la tabla en el radio máximo que alcance la carga durante la elevación, no solo en su punto de partida. Una carga que se balancee hacia afuera o se deposite más lejos de la grúa puede superar la capacidad a mitad de la elevación. La capacidad disminuye bruscamente a medida que la carga se aleja del centro de la grúa. En muchos trabajos, el radio de trabajo de una grúa montada en camión HOWO es la variable decisiva para determinar si una elevación es factible con una preparación dada.
Controles y manejo seguro de la carga
Los controles de una grúa de camión existen para mover la carga de forma suave y predecible, por lo que el objetivo del operador es un movimiento constante y deliberado. Identifique y pruebe el funcionamiento de los controles, la indicación de carga y los dispositivos de protección con los que cuenta su grúa específica antes del turno, utilizando su manual de operación. Cuando se dispone de un indicador de carga o una protección contra sobrecarga, considérelos un respaldo que detecta un error, no un permiso para trabajar hasta el límite.
Una vez verificados la preparación y la tabla de cargas, el manejo propiamente dicho sigue una breve disciplina:
- Prepare la carga con eslingas, correas o cadenas con capacidad nominal adecuada para el peso, e inspecciónelas en busca de desgaste antes de cada uso.
- Equilibre la carga para que no se desplace ni gire al elevarse del suelo.
- Eleve la carga suavemente, evitando arranques, paradas o balanceos bruscos que carguen bruscamente el cable y la pluma.
- Cambie el sentido de giro lentamente y tire en línea recta; no balancee la pluma.
- Utilice una cuerda de retenida para estabilizar el giro de la carga y mantener al personal de tierra fuera de su trayectoria; una carga suspendida que gira libremente es una causa frecuente de incidentes durante la colocación.
- Mantenga una comunicación clara con un señalero designado durante todo el proceso, mediante señales manuales normalizadas o radio.
Las elevaciones sobre la parte delantera de la cabina merecen especial precaución. En muchas grúas de camión la parte delantera es la zona más restringida de la tabla, así que confirme la capacidad nominal para ese cuadrante antes de proceder. No asuma que se aplican los valores laterales o traseros.

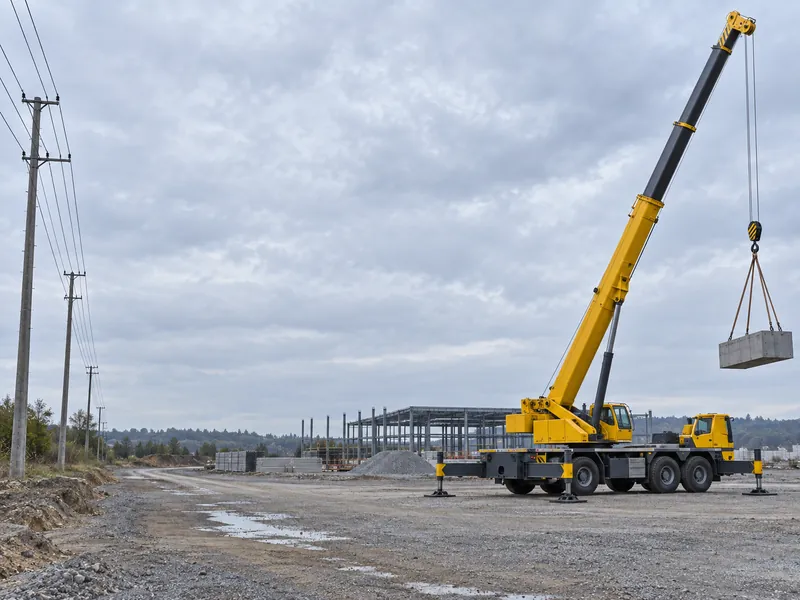

Distancia de seguridad respecto a líneas eléctricas y peligros en la obra
El contacto con líneas eléctricas aéreas es el peligro que con mayor frecuencia convierte una maniobra rutinaria en un accidente mortal, por lo que la distancia de seguridad se planifica antes de montar la grúa. NIOSH lleva mucho tiempo identificando el contacto de la grúa con líneas energizadas como la causa más común de muertes en operaciones con grúas móviles. Sus investigaciones también concluyeron que el cumplimiento total de las normas de distancia de seguridad aplicables habría evitado los incidentes estudiados. Trate toda línea aérea como energizada, a menos que la empresa eléctrica la haya desenergizado y puesto visiblemente a tierra.
Según la norma OSHA 29 CFR 1926.1408, los trabajos con grúa cerca de líneas energizadas deben mantener una distancia de seguridad mínima que aumenta con la tensión:
| Tensión de la línea (kV, CA) | Distancia de seguridad mínima |
|---|---|
| Hasta 50 | 10 pies |
| Más de 50 hasta 200 | 15 pies |
| Más de 200 hasta 350 | 20 pies |
| Más de 350 hasta 500 | 25 pies |
| Más de 500 hasta 750 | 35 pies |
| Más de 750 hasta 1,000 | 45 pies |
Cuando se desconoce la tensión exacta, la norma establece por defecto una distancia de seguridad mínima de 20 pies hasta que la empresa eléctrica o un ingeniero calificado confirme lo contrario. Además de las líneas eléctricas, los peligros recurrentes en la obra son el terreno inestable, la sobrecarga y la mala visibilidad. Todos se gestionan con los mismos hábitos: verificar la preparación, respetar la tabla de cargas y mantener al personal no esencial fuera del radio de giro y de debajo de la carga.
Certificación del operador, apagado y mantenimiento
En los Estados Unidos, operar una grúa de camión en una obra de construcción es una actividad regulada, no solo una habilidad. La norma OSHA 29 CFR 1926.1427 exige que los operadores de grúas de construcción estén certificados o autorizados mediante un proceso acreditado, con una certificación válida por hasta cinco años. Los equipos con una capacidad nominal de fabricante de 2,000 libras o menos están exentos de esa sección. La certificación abarca el uso de la tabla de cargas, el aparejo y el reconocimiento de peligros, por lo que la capacitación es la verdadera protección contra la sobrecarga y el vuelco.
El apagado protege tanto a la grúa como al siguiente turno, por lo que sigue un orden fijo. Baje completamente la carga al suelo, retraiga y guarde la pluma en su posición de reposo, asegure el gancho, retraiga y bloquee los estabilizadores y desacople la TDF. Después, realice una breve revisión posterior a la operación de la cuerda, el gancho y el sistema hidráulico, y registre cualquier desgaste o fuga para repararlo antes de volver a usar la grúa. Entre turnos, el mantenimiento rutinario mantiene la máquina dentro de sus valores de capacidad nominal: lubrique las partes móviles según las especificaciones del fabricante y pruebe los sistemas de sobrecarga y de parada de emergencia con un calendario regular. Dado que gran parte de la fiabilidad de una grúa de camión depende de su sistema hidráulico, una rutina disciplinada para mantener el sistema hidráulico de la grúa HOWO contribuye más al tiempo de actividad que cualquier mejora de un componente aislado.
Conclusión
Operar con seguridad una grúa sobre camión HOWO depende de acertar en tres aspectos antes de que el gancho soporte carga alguna. El primero es una configuración estable y nivelada sobre un terreno adecuado, con los estabilizadores desplegados en la configuración que exige la tabla de cargas. El segundo es una comprobación en la tabla de cargas para la longitud de pluma y el radio de carga exactos del izaje. El tercero es la distancia de seguridad confirmada respecto a cualquier línea eléctrica aérea. Esos son también los tres puntos en los que un operador apresurado causa más daños, por lo que son las confirmaciones por las que merece la pena tomarse tiempo en cada izaje. Cuando un izaje queda fuera de lo previsto en el manual de la máquina, como una condición del terreno inusual, una lectura marginal en la tabla de cargas o una carencia de certificación, deténgase y verifique los límites con la tabla de cargas de esa grúa, la normativa aplicable y una persona calificada antes de continuar.
Preguntas frecuentes
¿Necesitan los operadores de grúas certificación para manejar una grúa sobre camión?
Sí, para trabajos de construcción en los Estados Unidos. OSHA 29 CFR 1926.1427 exige que los operadores de grúas de construcción estén certificados o cuenten con licencia obtenida por una vía acreditada, válida hasta por cinco años, con excepción de los equipos con una capacidad nominal de 2,000 libras o menos. La certificación confirma que el operador sabe leer una tabla de cargas, eslingar correctamente y reconocer peligros.
¿A qué distancia debe mantenerse una grúa sobre camión HOWO de las líneas eléctricas aéreas?
Al menos 10 pies para líneas de hasta 50 kV, y la distancia de seguridad exigida aumenta con voltajes más altos según OSHA 29 CFR 1926.1408. Cuando se desconoce la tensión de la línea, mantenga un mínimo de 20 pies hasta que la empresa de servicios públicos o un ingeniero calificado confirme que es seguro trabajar más cerca. Trate toda línea como energizada a menos que haya sido desenergizada y puesta a tierra.
¿Por qué la configuración de los estabilizadores debe coincidir con la tabla de cargas?
Porque cada capacidad nominal se aplica únicamente a una configuración específica de estabilizadores y a una máquina nivelada. Una configuración con extensión parcial reduce la envolvente de estabilidad de la grúa, y muchas máquinas exigen para ella una tabla de cargas reducidas aparte o prohíben el izaje por completo. Despliegue los estabilizadores en la configuración que exige la tabla, sobre terreno firme o sobre planchas de apoyo donde el terreno sea blando, para que la configuración real coincida con los valores por los que iza.
¿Cómo saber si un izaje está dentro de la capacidad de la grúa?
Compare la longitud real de la pluma y el radio de carga con la tabla de cargas y lea la capacidad nominal para esa configuración exacta; después reste el peso de la polea de gancho, las eslingas y el plumín. La capacidad disminuye a medida que aumenta el radio y a medida que baja la pluma, por lo que una carga segura a corta distancia puede superar la capacidad a gran radio.
Lecturas adicionales
- OSHA 29 CFR 1926.1427 — Capacitación, certificación y evaluación de operadores — norma federal de EE. UU. (T1/T2). Respalda el requisito de certificación y de validez de cinco años para los operadores de grúas de construcción.
- OSHA 29 CFR 1926.1408 — Seguridad frente a líneas eléctricas (operaciones con equipos) — norma federal de EE. UU. (T1/T2). Fuente de las distancias de seguridad mínimas por tensión utilizadas en la sección sobre líneas eléctricas.
- NIOSH — Prevención de electrocuciones por contacto entre grúas y líneas eléctricas (85-111) — Gobierno de EE. UU./NIOSH (T1). Respalda la conclusión de que el contacto con líneas eléctricas es la principal causa de incidentes mortales con grúas móviles.
