Las grúas montadas sobre camión HOWO suelen elevar desde aproximadamente 2 toneladas hasta 20 toneladas o más, y las unidades de 8, 10, 12 y 16 toneladas figuran entre las más comunes en las obras. Ese tonelaje destacado es una capacidad nominal máxima medida con un radio de trabajo corto y definido y una configuración de pluma determinada, no un peso fijo que la grúa pueda levantar en cualquier punto de su alcance. La cifra que importa en obra es lo que la grúa puede levantar con su radio y longitud de pluma reales una vez restados el gancho y los aparejos. Esa cifra es casi siempre inferior a la indicada en el nombre del modelo.
Las secciones siguientes explican cómo se define la capacidad nominal para las grúas sobre camión HOWO, qué variables la aumentan o la reducen y cómo leer la tabla de cargas que las relaciona. Esta guía no abarca las grúas torre fijas ni las grúas móviles todo terreno, que se clasifican con criterios diferentes.
Las grúas sobre camión HOWO y qué significa “capacidad nominal”
La capacidad nominal es la carga máxima que el fabricante certifica que una grúa sobre camión puede levantar en un conjunto específico de condiciones, no un peso fijo único. Cada grúa HOWO combina un chasis de camión con una pluma montada sobre una corona de giro, y la clasificación siempre presupone un radio de trabajo, una longitud de pluma, un ángulo de pluma y una configuración de estabilizadores determinados. Si cambia cualquiera de ellos, la carga segura cambia con él.
Detrás de cada cifra de capacidad hay dos límites de clasificación. Uno es la estabilidad, el punto en el que la carga empezaría a volcar la grúa, y el otro es la resistencia estructural, el punto en el que la pluma o los componentes sufrirían sobreesfuerzos. La capacidad publicada en cualquier posición es el menor de los dos. Una grúa cerca de su base suele estar limitada por la estructura, mientras que esa misma grúa a gran radio está limitada por el vuelco.
Las grúas sobre camión también presentan dos estilos comunes de pluma que afectan al comportamiento de la capacidad. Las plumas rectas (telescópicas) se extienden para ganar altura y alcance y son más sencillas de clasificar en un rango, mientras que las plumas articuladas se pliegan para espacios reducidos y sacrifican algo de alcance a cambio de maniobrabilidad. Ningún estilo altera la regla fundamental: el tonelaje nominal es un punto de referencia y la cifra de trabajo depende de cómo se configure la grúa para la elevación.
Factores que modifican la capacidad de elevación de una grúa HOWO

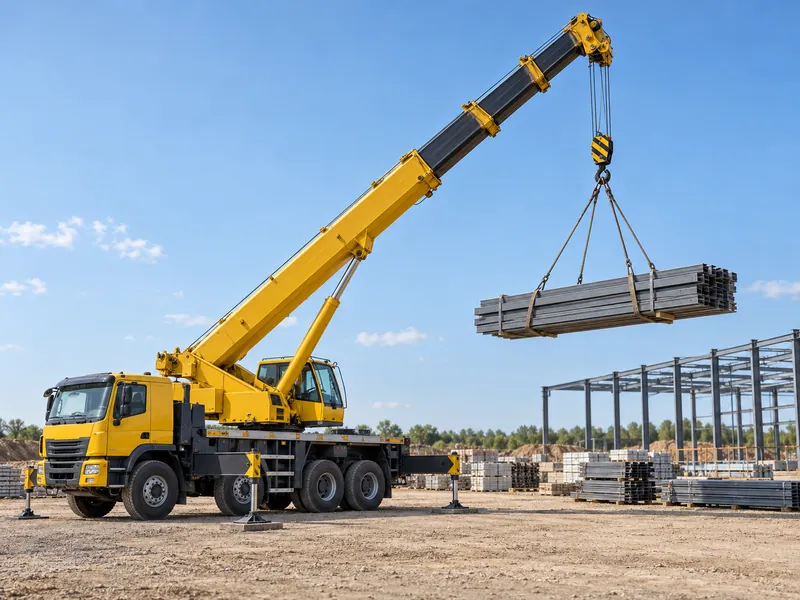

El radio de trabajo es la razón principal por la que una grúa no puede levantar su tonelaje nominal en todas partes. El radio es la distancia horizontal desde el centro de giro de la grúa hasta el gancho, y la capacidad cae bruscamente a medida que esa distancia aumenta, porque crece el efecto de palanca de la carga sobre la máquina. Una grúa puede alcanzar su tonelaje máximo solo a pocos metros de la base y soportar una fracción de ese peso en el extremo de su alcance. Esta relación inversa explica por qué el radio de trabajo de las grúas montadas sobre camión HOWO se planifica junto con la capacidad y no se trata como algo secundario.
La longitud de pluma y el ángulo de pluma actúan conjuntamente para determinar ese radio. Extender la pluma alarga la trayectoria de la carga y reduce la capacidad, mientras que elevar el ángulo de pluma acerca la carga a la máquina y recupera capacidad. Una pluma más corta y más inclinada es la configuración que permite a una grúa acercarse a su máximo nominal; una pluma larga y poco inclinada es donde la capacidad cae más rápido.

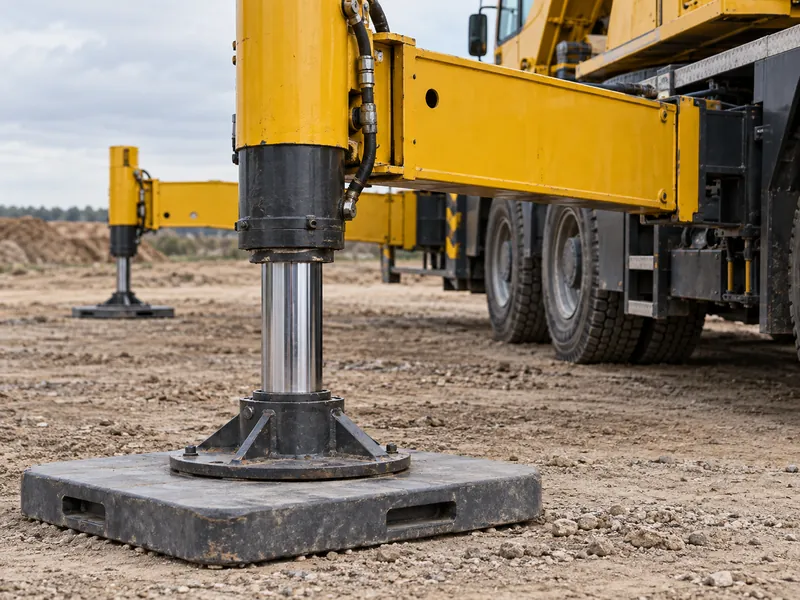

El despliegue de los estabilizadores y el contrapeso establecen la base de estabilidad antes incluso de que comience la elevación. Los estabilizadores totalmente extendidos amplían la base de apoyo y permiten acceder a la parte alta de la tabla de cargas, mientras que un despliegue parcial o en un solo lado puede reducir sustancialmente la capacidad disponible. El contrapeso equilibra el momento de vuelco de la carga, por lo que la tabla utilizada debe corresponder al contrapeso realmente instalado.
Las condiciones del terreno y el control de la carga determinan si la cifra nominal se cumple en la práctica. Un terreno blando, irregular o no confirmado reduce la capacidad efectiva porque los estabilizadores pueden asentarse y desnivelar la grúa, y los efectos dinámicos como el viento, la oscilación de la carga y la carga lateral merman el margen. Antes de cualquier elevación deben confirmarse las siguientes variables:
- Radio de trabajo y longitud de pluma para la elevación prevista
- Ángulo de pluma y la columna correspondiente de la tabla de cargas
- Extensión de los estabilizadores y configuración del contrapeso
- Capacidad portante del terreno bajo cada placa de apoyo
- Viento y cualquier riesgo de oscilación o carga lateral de la carga
Cómo leer la tabla de cargas de una grúa sobre camión HOWO

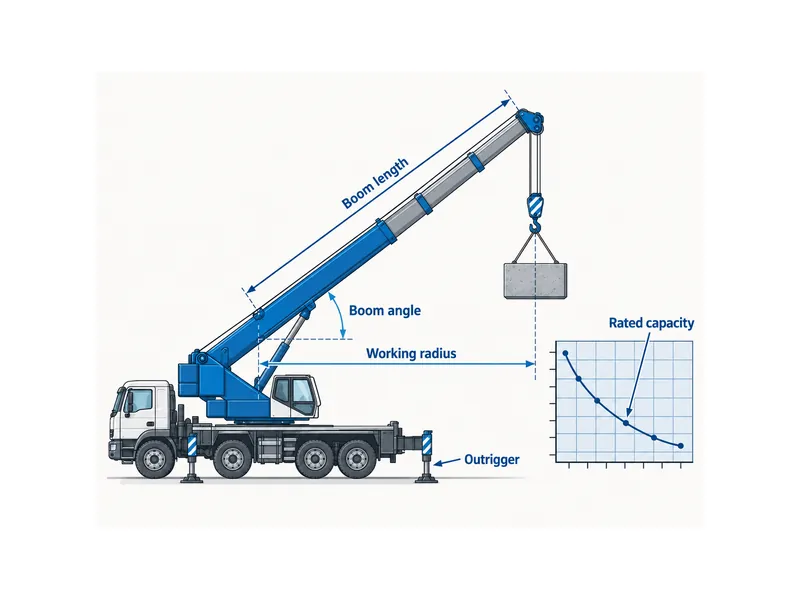

La tabla de cargas es la herramienta que convierte un tonelaje nominal en el peso que la grúa puede levantar realmente en su elevación. En una tabla típica, la columna izquierda indica el radio de trabajo, la fila superior indica la longitud de pluma y cada celda en la que se cruzan da la capacidad bruta para esa combinación, a menudo con el ángulo de pluma entre paréntesis. Leer hacia abajo y en horizontal hasta su radio y longitud de pluma previstos es la forma de hallar el límite real; el nombre del modelo por sí solo no se lo dirá.
La capacidad bruta nunca es la cifra con la que se apareja, porque hay que deducir los accesorios. La relación de trabajo es sencilla: capacidad bruta menos el peso de la polea de gancho, las eslingas, los balancines y cualquier otro aparejo es igual a la carga neta que se puede levantar de forma segura. Omitir esta deducción es una de las formas más comunes de que un operador acabe por encima de la capacidad creyendo que la tabla indicaba lo contrario.
La información sobre la capacidad nominal también es un requisito de cumplimiento, no solo una buena práctica. Según OSHA 29 CFR 1926.1417, una grúa no debe operarse por encima de su capacidad nominal, y la tabla de cargas, las instrucciones de operación y el manual deben permanecer a disposición del operador en la cabina. Los propios datos de capacidad nominal, conforme a 29 CFR 1926.1433, deben abarcar los radios, ángulos de pluma, longitudes de pluma y configuraciones aprobados por el fabricante. También deben indicar clasificaciones separadas para las configuraciones de estabilizadores y contrapeso. Por lo tanto, leer la tabla que corresponde a su configuración exacta es la forma segura y obligatoria de planificar una elevación.
Capacidad de elevación en los distintos modelos de grúa HOWO
Las grúas sobre camión HOWO abarcan aproximadamente de 2 a 20 toneladas y más, y ajustar el modelo al trabajo significa ajustar la capacidad a su radio de trabajo, no solo el tonelaje destacado. Los niveles de tonelaje siguientes reflejan dónde encaja habitualmente cada rango; tómelos como puntos de partida que debe verificar en la tabla de cargas, ya que la misma grúa ofrece menos capacidad a medida que aumenta el radio.
| Tonelaje nominal | Uso común | Qué verificar |
|---|---|---|
| 8 toneladas | Construcción ligera, manejo de equipos pequeños y materiales en obras urbanas reducidas | Si la carga permanece dentro del alcance en el radio corto que presupone la clasificación |
| 10 toneladas | Patios logísticos y construcción pequeña y mediana, manejo de paneles y materiales de muro | Capacidad en el radio medio que realmente utiliza la mayoría de las operaciones de manejo |
| 12 toneladas | Instalación de equipos de fábrica y materiales de construcción de mayor tamaño en proyectos medianos | Longitud y ángulo de pluma necesarios para mantener la elevación dentro de la tabla |
| 16 toneladas | Componentes industriales más pesados y elementos estructurales de mayor tamaño, como cerchas de cubierta | Configuración de estabilizadores y del terreno, ya que los niveles superiores exigen una base más amplia y firme |
Elegir entre estos niveles es una decisión de capacidad y alcance, no solo de tonelaje. Si la mayoría de sus elevaciones se realizan a un radio largo, un modelo de mayor capacidad nominal mantiene la cifra neta con margen, mientras que las elevaciones cortas y pesadas cerca de la base pueden realizarse con una grúa más pequeña. Ese equilibrio es el núcleo de elegir el modelo de grúa adecuado: compare la tabla de cargas de cada candidato en el radio que realmente utilizan sus elevaciones, no su tonelaje destacado.
Mantenerse dentro de la capacidad nominal en obra
Mantenerse dentro de la capacidad nominal empieza por calcular la carga real y consultarla en la tabla correcta antes de que se mueva la pluma. Los operadores deben conocer el peso de la carga y de sus aparejos, confirmar el radio y la configuración de la pluma y comprobar que los estabilizadores y el contrapeso coincidan con la tabla utilizada. La sobrecarga es lo que provoca la inestabilidad y el vuelco, por lo que el límite nominal se trata como un techo absoluto, no como un objetivo.
La capacitación y certificación del operador son lo que hace que esas verificaciones sean fiables en lugar de darse por sentadas. Un operador capacitado comprende el cálculo de carga, las señales de mando, el efecto de los factores dinámicos y la respuesta ante emergencias si una elevación sale mal. Esa habilidad es la razón por la que la capacidad de operar correctamente una grúa sobre camión HOWO es inseparable de su capacidad nominal. La inspección diaria previa a la elevación de los componentes portantes forma parte de la misma rutina.
Mantenimiento que mantiene fiable la capacidad nominal
El mantenimiento regular es lo que permite que una grúa alcance su capacidad nominal de forma segura con el paso del tiempo. Los cables de acero, los ganchos y el sistema hidráulico soportan la carga directamente, por lo que inspeccionarlos según un calendario establecido y sustituir las piezas desgastadas o dañadas antes de que fallen es la base para una elevación fiable. Una grúa cuya capacidad nominal corresponde a cierto tonelaje pero que funciona con componentes deteriorados ya no tiene el margen que presupone la tabla de cargas.
Ajustar el mantenimiento a la capacidad nominal es el punto práctico. La inspección de los componentes de elevación a intervalos establecidos, la sustitución oportuna de las piezas desgastadas y la atención del operador a las primeras señales de desgaste mantienen la capacidad real de la grúa en línea con lo que promete su tabla de cargas.
Conclusión
Una grúa sobre camión HOWO no tiene una capacidad de elevación fija; trabaja dentro de una curva de capacidades que traza la tabla de cargas. El nombre del modelo indica el máximo en condiciones ideales, de radio corto y con apoyo completo. La cifra que rige una elevación real es la capacidad neta en tu radio, longitud de pluma y configuración de estabilizadores, una vez deducidos los aparejos. El concepto que más se malinterpreta es precisamente esa diferencia: una grúa de "12 toneladas" no es una grúa que levante 12 toneladas en cualquier punto. Consulta la tabla que corresponda a tu configuración, confirma el terreno y los aparejos, y el tonelaje nominal se convierte en una cifra fiable de planificación en lugar de una suposición.
Preguntas frecuentes
¿Cuál es la capacidad de elevación de las grúas sobre camión HOWO?
Las grúas sobre camión HOWO suelen abarcar desde aproximadamente 2 toneladas hasta 20 toneladas o más, según el modelo y la configuración. El tonelaje nominal se aplica con un radio corto específico y una configuración de pluma determinada, por lo que el peso que se puede levantar con un radio mayor o con la pluma más extendida es menor y debe consultarse en la tabla de cargas.
¿Realmente una grúa HOWO de 12 toneladas levanta 12 toneladas en cualquier radio?
No, una capacidad nominal de 12 toneladas es el máximo con un radio corto definido y una configuración de pluma determinada, no en todo el rango de trabajo. A medida que la carga se aleja o la pluma se extiende, la capacidad disminuye, por lo que la carga segura en tu radio real procede de la tabla de cargas, no del nombre del modelo.
¿Cuál es la diferencia entre la capacidad bruta y la capacidad neta de una grúa?
La capacidad bruta es la cifra indicada en la tabla de cargas para un radio y una longitud de pluma determinados, mientras que la capacidad neta es la que queda tras restar la polea de gancho, las eslingas y otros aparejos. Se apareja según la cifra neta, porque esa es la carga real que la grúa puede levantar de forma segura en esa configuración.
¿Cómo elijo la capacidad de grúa HOWO adecuada para un trabajo?
Ajusta la capacidad al peso de la carga en tu radio de trabajo, no solo a la elevación más pesada. Confirma el radio y el alcance que requieren tus elevaciones, suma el peso de los aparejos y selecciona un modelo cuya tabla de cargas aún muestre margen en esa posición, no solo un nombre que supere la carga.
Lecturas adicionales
- OSHA 29 CFR 1926.1417 — Operación — reglamento federal de EE. UU. Establece que las grúas no deben operarse por encima de su capacidad nominal y que la tabla de cargas debe permanecer disponible en la cabina, lo que respalda los límites de capacidad nominal tratados anteriormente.
- OSHA 29 CFR 1926.1433 — Diseño, construcción y ensayos — reglamento federal de EE. UU. Define qué debe abarcar la información de capacidad nominal, incluidos los radios, los ángulos de pluma, las longitudes y las capacidades nominales separadas para estabilizadores y contrapeso.
- ASME B30.5 — Grúas móviles y de ferrocarril — norma de seguridad industrial. Abarca las tablas de capacidad nominal, la estabilidad, la inspección y la operación de grúas móviles y sobre camión.
