Las dimensiones de un camión volquete HOWO no son una sola cifra: cambian con la configuración de chasis, y cada configuración tiene una longitud total, un ancho, una altura, una distancia entre ejes y un tamaño de caja de carga distintos. Los compradores suelen buscar una única cifra de “tamaño”, pero el ancho legal para carretera, la altura libre en la obra y el volumen interior de la caja de carga son tres medidas distintas que rara vez coinciden. Esta guía analiza las dimensiones de un camión volquete HOWO según la configuración — 4×2, 6×4, 8×4 y las versiones todoterreno — para que pueda elegir el camión adecuado para las carreteras por las que circula y el material que transporta. Las cifras que aparecen a continuación son rangos publicados típicos; confirme los números exactos de cualquier modelo concreto en su plano de especificaciones antes de decidirse.

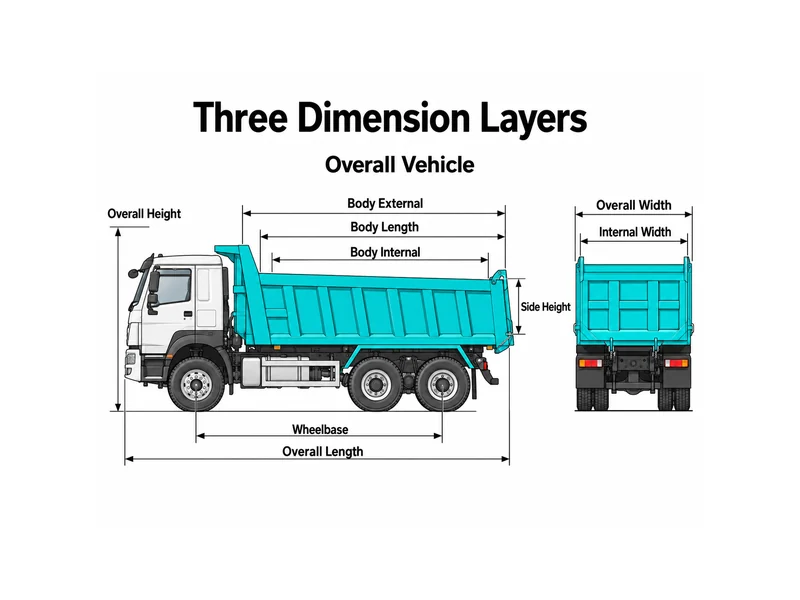

Las tres capas dimensionales de un camión volquete HOWO
Las tres capas dimensionales responden a tres preguntas distintas, y mezclarlas es el error de especificación más común en esta categoría. Las dimensiones totales (longitud x ancho x altura de todo el vehículo) determinan si el camión cabe en la carretera y en la obra. Las dimensiones exteriores de la caja de carga definen la silueta del camión con la caja montada y su altura al descargar. Las dimensiones interiores de la caja de carga determinan cuánto material cabe realmente. Una “caja de 5.6 m” citada es una longitud de caja interior o exterior, no la longitud total del camión, y un ancho de 2.5 m citado suele describir el vehículo completo, no el ancho interior de la caja.

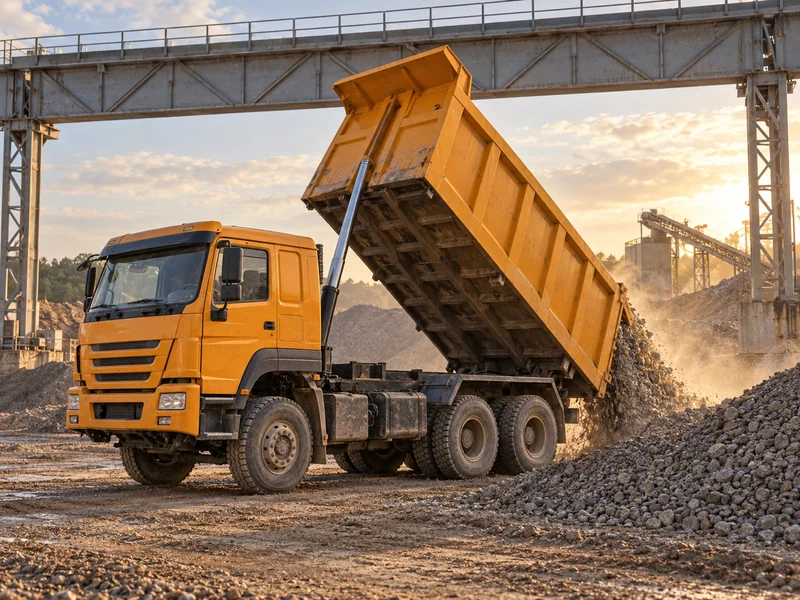

La altura total también depende de si la caja está bajada o levantada. Las cajas de volquete HOWO se elevan hasta un ángulo de descarga de unos 45 grados, por lo que el mismo camión es mucho más alto con la caja completamente levantada que estacionado. Es esa altura con caja levantada, y no la altura en posición de marcha, la que debe librar toldos, cintas transportadoras, pórticos y líneas aéreas en el punto de descarga. La cifra con la caja completamente levantada es específica de cada modelo: varía con la longitud de la caja, el punto de articulación, la geometría hidráulica, la altura del chasis y el estado de carga. Consúltela en la envolvente de descarga o en el plano de especificaciones del modelo, y verifíquela allí donde el camión descarga realmente.

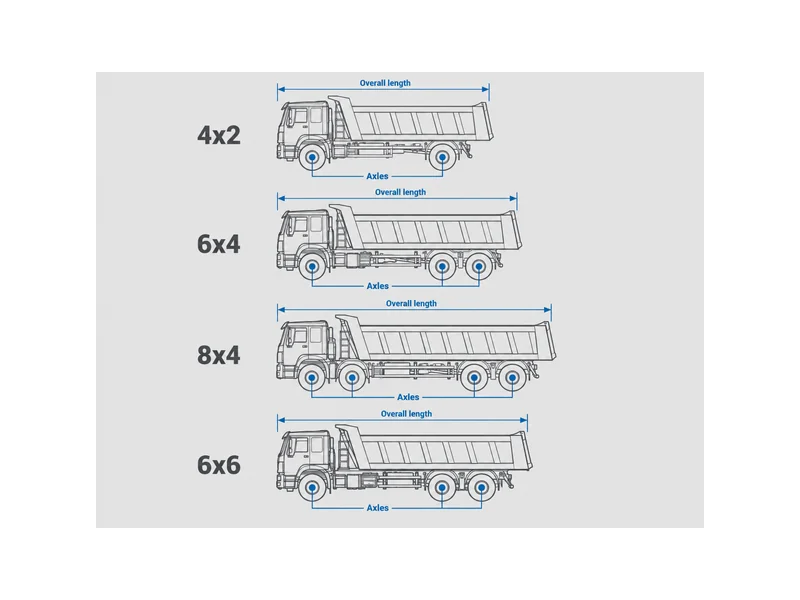

Dimensiones totales según la configuración de chasis
El tamaño total varía según el número de ejes, por lo que la forma más rápida de acotar las dimensiones es fijar primero la configuración. Las versiones más ligeras 4×2 son las más cortas y están pensadas para trabajos en carretera en espacios reducidos, y 6×4 es la configuración estándar de transporte de áridos. Una 8×4 añade longitud y una distancia entre ejes mayor para ganar volumen, mientras que las versiones todoterreno 6×6 sacrifican algo de comportamiento en carretera a cambio de altura libre. La tabla ofrece rangos publicados típicos para comparar en igualdad de condiciones, con un ejemplo del fabricante cuando una cifra concreta resulta útil. Considere los rangos como puntos de partida y consulte el plano exacto del modelo que preseleccione.
| Configuración | Longitud total x Ancho x Altura (típico) | Distancia entre ejes (típica) | Longitud de caja habitual | Volumen de caja (típico) | Rango de carga útil |
|---|---|---|---|---|---|
| 4×2 (ligero) | longitud total más corta; un solo eje motriz; ~2.5 m de ancho (confirmar L y H según el modelo) | más corto, con un solo eje motriz | menor (confirmar según el modelo) | menor | rango inferior (confirmar según el modelo) |
| 6×4 (estándar) | ~7.5-8.5 m de longitud, ~2.5 m de ancho, ~3.0-3.5 m de altura (sin carga) | ~3.8-4.2 m | ~5.6-6.2 m | ~12-20 m3 | ~20-30 t |
| 8×4 (gran volumen) | más largo y más alto que 6×4; un modelo OEM indica 9,800 x 2,550 x 3,450 mm (ejemplo de un solo modelo) | ~5.2-5.8 m (un modelo: 3,200 + 1,350 mm) | ~6.8-7.6 m | ~20 m3 y más (un modelo: 22 m3) | ~30-40 t |
| 6×6 (todoterreno) | caja más corta, mayor altura libre | configuración reforzada | más corto | menor | limitado por el terreno |
4×2 y versiones más ligeras
Los espacios reducidos, no el tonelaje, son donde un 4×2 se gana su lugar. Al mantener corta la longitud total, su chasis más corto y su único eje motriz facilitan su colocación en parcelas y patios urbanos, a costa del volumen de caja y la carga útil. Cuando el espacio de maniobra es la limitación decisiva, la huella compacta de un camión volquete HOWO 4X2 o de un camión volquete HOWO de 10 toneladas de servicio ligero suele ser el motivo para elegirlo. Confirme la carga útil nominal del modelo concreto y verifique el radio de giro frente a su puerta más estrecha, no solo la longitud.
6×4: la configuración estándar de transporte de áridos
Las flotas se deciden por el 6×4 como compromiso entre volumen y acceso, por lo que sus cifras son el punto de referencia de toda la categoría. La longitud total suele situarse entre 7.5 y 8.5 m y el ancho se mantiene cerca de 2.5 m. La altura sin carga ronda los 3.0 a 3.5 m, sobre una distancia entre ejes de aproximadamente 3.8 a 4.2 m. Una caja de carga 6×4 ampliamente citada mide unos 5,600 x 2,300 x 1,500 mm, con placas de piso y de costado de a menudo unos 8 mm y 6 mm. Si su material es denso y las carreteras son normales, las dimensiones de un camión volquete HOWO 6X4 son la base con la que comparar todo lo demás.
8×4 y versiones todoterreno
La carga y el número de ejes determinan el 8×4: un segundo eje de dirección le permite llevar una caja más larga y de mayor volumen, así que esta es la configuración que hay que leer cuando el volumen define la especificación. Como referencia de un solo modelo, un 8×4 publicado por Sinotruk indica unas dimensiones totales de aproximadamente 9,800 x 2,550 x 3,450 mm, una caja de 22 m3 y una distancia entre ejes de 3,200 + 1,350 mm: un modelo, no una cifra de toda la gama. En esta configuración son habituales las cajas de aproximadamente 6.8 a 7.6 m, y las cargas útiles pasan a la región de 30 a 40 t donde lo permite la normativa local de carga por eje. Para terreno irregular, un camión volquete HOWO 8X4 pesado o un camión volquete HOWO 6X6 de gran altura libre cambian longitud de caja por altura libre al suelo y ángulo de ataque, así que lea esas dos cifras junto con el tamaño de la caja.

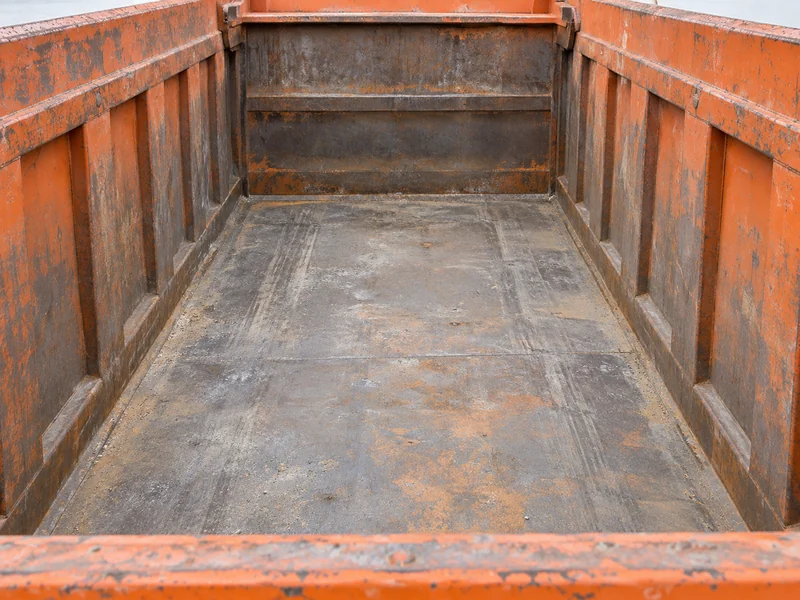

Tamaño de la caja de carga y volumen de carga
El volumen de la caja en metros cúbicos, no la longitud total, indica cuánto material suelto transporta cada viaje. Las cajas de volquete HOWO habituales se ofrecen en torno a 12, 16 y 20 m3; un modelo 8×4 indica 22 m3, y las cajas todoterreno elevadas o reforzadas pueden superar los 30 m3. El ancho interior suele rondar los 2.3 m y la altura de costado suele situarse en el rango de 1.5 a 1.8 m. Por eso dos camiones con la misma huella pueden diferir mucho en capacidad cuando cambia la altura de los paneles laterales.
El volumen rasante y el volumen colmado son cifras distintas, y la capacidad citada suele referirse a la cifra colmada. El volumen rasante es el material a nivel de los largueros superiores; el volumen colmado supone una carga amontonada según el ángulo de reposo natural del material. Con material denso y de flujo libre alcanzará el límite de peso antes de la línea rasante, por lo que la cifra colmada exagera lo que puede transportar legalmente. Compruebe si una cifra en m3 es rasante o colmada antes de dimensionar la flota con ella.
Convertir el volumen de la caja en carga útil
La carga útil la determinan la densidad del material y el límite legal de peso, así que los metros cúbicos por sí solos nunca indican el tonelaje. Una caja de 20 m3 transporta pesos muy distintos de arena, árido húmedo, roca triturada o tierra vegetal, porque cada uno tiene una densidad aparente diferente. Con material ligero la caja se llena antes de que los ejes alcancen su carga; con material pesado los ejes se cargan antes de que la caja se llene. Los rangos de carga útil publicados, de aproximadamente 20 a 30 t para 6×4 y de 30 t a 40 t para 8×4, presuponen el peso bruto vehicular y los límites de carga por eje del mercado de operación, no una carga ilimitada.
Sobrecargar una caja de tamaño correcto es un riesgo real cuando los compradores especifican por volumen y cargan por peso. Si el material es denso, lo práctico es llevar la caja parcialmente llena y mantenerse por debajo del peso bruto vehicular, y confirmar las normas de carga por eje aplicables allí donde circula el camión. La variable es la densidad, el impacto es la carga legal y estructural, y la acción de verificación es una simple comprobación. El tonelaje objetivo dividido entre la densidad del material da el volumen de trabajo que realmente necesita, que a menudo es menor que la caja del catálogo.
Ajustar las dimensiones a las carreteras y las obras
El ancho y la altura totales, no el volumen de la caja, determinan si el camión es legal para carretera y puede llegar al trabajo. Los camiones volquete HOWO suelen mantener un ancho total cercano a 2.5 m, lo que los mantiene dentro de los límites de ancho de carretera habituales en muchos mercados. La altura total, la altura con caja levantada, el radio de giro y la altura libre al suelo son las cifras que hacen fracasar una obra cuando se ignoran. La altura libre al suelo suele situarse en torno a 300 a 400 mm y el radio de giro en torno a 8 a 9 m en las versiones estándar. Ambos varían con la configuración y los neumáticos, así que trátelos como datos que hay que confirmar, no como valores fijos.
Ajuste la limitación a la cifra antes de comparar la capacidad. Si las puertas y los carriles son estrechos, la longitud total y el radio de giro descartan las versiones más largas 8×4, independientemente de su ventaja de volumen. Si el punto de descarga está bajo estructuras, la altura con caja levantada decide el camión, no la altura en posición de marcha. Si el recorrido cruza terreno irregular, la altura libre al suelo y el ángulo de ataque importan más que un metro cúbico adicional. Confirme cada dimensión determinante con la ruta y el punto de descarga reales, porque un camión que cumple la ficha técnica puede fallar en los últimos cien metros del trabajo. Este artículo trata de dimensiones físicas y no cubre precios, clase de emisiones ni homologación, que siguen sus propias reglas según el mercado.
Conclusión
Dimensione un camión volquete HOWO fijando las limitaciones en orden, no buscando la caja más grande. Empiece por los límites estrictos que imponen la ruta y la obra —ancho legal para carretera, altura en posición de marcha y con caja levantada, radio de giro y altura libre al suelo—, porque excluyen configuraciones enteras antes de que el volumen entre en la decisión. Después elija la configuración —4×2, 6×4, 8×4 o 6×6— que supere esos límites, y solo entonces compare el volumen de la caja de carga y las dimensiones interiores con el tonelaje que produce realmente su material más denso. La cifra que más se pasa por alto es el tamaño interior de la caja frente a la cargadora o los palets que la alimentan, y la altura con caja levantada en el punto de descarga. Confirme ambas con el plano de especificaciones del modelo antes de hacer el pedido, y el camión entregado se ajustará al trabajo y no al folleto.
Preguntas frecuentes
¿Cuáles son las dimensiones de un camión volquete HOWO?
Las dimensiones totales dependen de la configuración. Un 6×4 estándar es el punto de referencia de la categoría, las versiones más ligeras 4×2 son más cortas, y las versiones 8×4 son las más largas y de mayor volumen. Como las cajas y las distancias entre ejes varían dentro de cada configuración, utilice la tabla comparativa anterior para los rangos típicos y consulte el plano de especificaciones exacto del modelo concreto que preseleccione.
¿Cuántos metros cúbicos tiene la caja de un camión volquete HOWO?
Las cajas de volquete HOWO habituales se ofrecen en torno a 12, 16 y 20 m3, con un modelo 8×4 que indica 22 m3 y cajas todoterreno elevadas que superan los 30 m3. Compruebe si la cifra citada es volumen rasante o colmado, porque la capacidad colmada supone una carga amontonada y exagera lo que el material denso puede transportar legalmente.
¿Qué ancho tiene un camión volquete HOWO?
El ancho total suele situarse cerca de 2.5 m, lo que mantiene a la mayoría de los camiones volquete HOWO dentro de los límites de ancho habituales en carretera, mientras que el ancho interior de la caja suele acercarse más a 2.3 m. Son dos medidas distintas: la cifra de 2.5 m determina la legalidad en carretera y el ancho interior, más reducido, determina cómo encajan el material y los equipos de carga.
¿Cuál es la diferencia entre el tamaño interior de la caja y las dimensiones totales del camión?
Las dimensiones totales describen el vehículo completo para su encaje en la carretera y en la obra, mientras que el tamaño interior de la caja describe el espacio de carga a efectos de capacidad. Una cifra de 5,600 mm suele ser una longitud de caja, no la longitud total del camión, y el ancho interior es menor que el ancho total. Determine el acceso por carretera a partir de las dimensiones totales y la capacidad a partir de las dimensiones interiores de la caja y su volumen.
¿Es un HOWO 8×4 más grande que un 6×4?
Sí. Un 8×4 es más largo y de mayor volumen que un 6×4, con una distancia entre ejes mayor y cajas de carga que suelen situarse entre 6.8 y 7.6 m. Transporta más material, pero necesita más espacio para maniobrar, por lo que un 6×4 suele imponerse en obras estrechas aunque el 8×4 gane en volumen.
Lecturas adicionales
- Especificación del fabricante del camión volquete HOWO 8×4 — Especificación de producto del fabricante (OEM). Respaldan el ejemplo dimensional concreto del 8×4 (dimensiones totales, volumen de caja, distancia entre ejes); léala como una cifra de un solo modelo, no como un valor de toda la gama.
- Guía de dimensiones y tamaños de camiones volquete — Guía general del sector (no es una norma ni una fuente OEM). Respaldan los rangos de dimensiones y carga útil por tipo empleados para enmarcar la comparación 6×4/8×4; considérelos rangos típicos, no especificaciones exactas.
