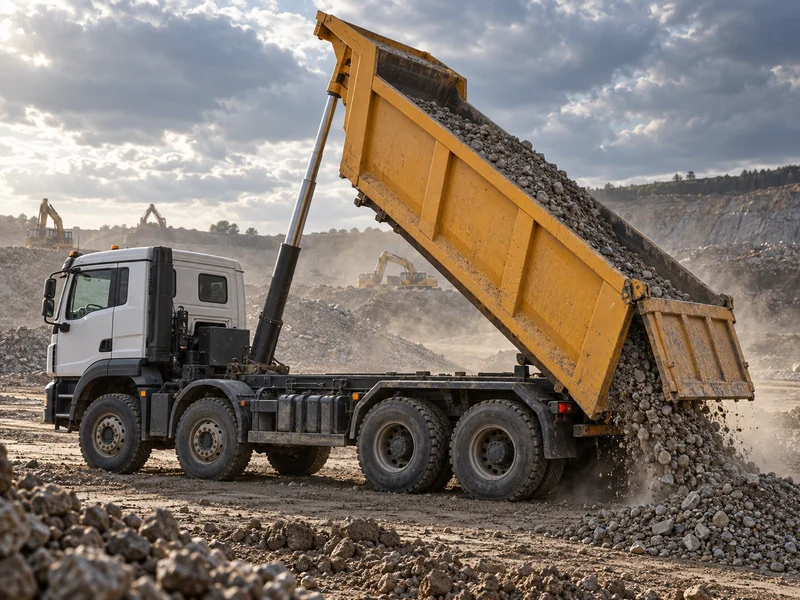

Sistema hidráulico del camión volquete HOWO: cómo funciona

El sistema hidráulico de un camión volquete HOWO tiene una función principal: elevar la caja cargada lo suficiente para que la gravedad la vacíe y luego bajarla de forma controlada. En la configuración habitual con toma de fuerza, toma potencia del motor, la convierte en presión de aceite y utiliza esa presión para empujar un cilindro que inclina la caja. Las piezas y la disposición exactas varían según el modelo, la caja y la configuración de TDF/hidráulica, por lo que conviene confirmar la configuración propia con el manual correspondiente. La propia cadena de potencia —del motor a la bomba, de la bomba a la válvula y de la válvula al cilindro— es lo que separa un diagnóstico rápido en carretera de una suposición costosa.

Para un comprador de flota o un responsable de mantenimiento que especifica o da servicio a un camión volquete HOWO, el valor práctico está en saber dónde se ubica cada pieza en esa cadena y cómo se manifiesta su falla. Una caja que sube despacio, una caja que se detiene a mitad de recorrido o aceite que gotea de un raccord no son hechos aleatorios; cada uno señala un eslabón concreto. Este artículo recorre la cadena en orden, compara las dos disposiciones de cilindro entre las que realmente habrá que elegir y expone las fallas y los hábitos de mantenimiento que mantienen el sistema predecible.

Una delimitación previa: esto abarca únicamente la hidráulica de basculamiento que eleva y baja la caja. La dirección asistida, los circuitos de freno y cualquier hidráulica auxiliar son sistemas independientes, con sus propias bombas y normas, y no se tratan aquí.

Qué controla realmente el sistema hidráulico del camión volquete HOWO

El sistema hidráulico de basculamiento controla la función de elevación de la caja y nada más en el camión. Su trabajo comienza cuando el operario pide una elevación y termina cuando la caja vuelve a estar abajo y la toma de fuerza se desacopla. Tener claro ese alcance es importante, porque un síntoma como una caja que sube despacio pertenece a este circuito, mientras que una dirección débil pertenece a otro y no debe diagnosticarse contra los componentes de basculamiento.

Dentro de ese alcance, la hidráulica de basculamiento forma un circuito que lleva el aceite desde un depósito hasta el cilindro y de vuelta. El depósito almacena y enfría el aceite, la bomba eleva su presión, una válvula decide por dónde va y el cilindro convierte esa presión en la carrera de elevación. Como el aceite pasa sucesivamente por todas las piezas, la contaminación o el desgaste de un componente puede afectar a los demás, por lo que conviene entender las piezas como un conjunto.

La elevación se acciona con el motor, no con un motor independiente. Una toma de fuerza toma rotación de la transmisión o del motor y acciona la bomba solo mientras el operario la acopla. Eso significa que el sistema hidráulico consume potencia a demanda en lugar de forma continua. En la mayoría de las configuraciones el diseño es eficiente, y simplifica la primera comprobación ante cualquier queja de falta de elevación: confirmar que la toma de fuerza se acopla realmente.

Componentes principales: TDF, bomba, válvula, cilindro, depósito

Cinco componentes soportan la carga: TDF, bomba, válvula de control, cilindro y depósito. Cada uno condiciona a los demás, por lo que dimensionar o dar servicio a una pieza de forma aislada tiende a desplazar el problema en lugar de resolverlo. Léalos como un conjunto:

• Toma de fuerza (TDF): transmite la rotación del motor o la transmisión a la bomba a demanda; si patina o no se acopla, no se presuriza el aceite y la caja no se mueve.
• Bomba hidráulica: convierte esa rotación en caudal y presión. Las bombas de engranajes son habituales en servicio de basculamiento por su sencillez, pero el tipo de bomba y su cilindrada determinan la rapidez con que sube la caja y cuánto resiste una carga pesada.
• Válvula de control: dirige el aceite presurizado para elevar, mantener o bajar la caja, y fija un límite de presión mediante una función de alivio para que el circuito no se sobrepresurice.
• Cilindro hidráulico: convierte la presión del aceite en la carrera mecánica que inclina la caja. Su carrera y su longitud cerrada deben coincidir con el bastidor y la longitud de la caja.
• Depósito, filtro y conductos: almacenan, limpian y transportan el aceite. El depósito también disipa calor, y el filtro es la principal defensa contra la contaminación que daña la bomba y los retenes del cilindro.

La variable que los une es el caudal adaptado a la presión. Una bomba que entrega un caudal elevado a una válvula o un cilindro dimensionados para menos generará calor y presión que nunca debían soportar. Una bomba de cilindrada insuficiente eleva despacio por muy sano que esté el cilindro. Por eso, cuando se sustituye cualquier componente, conviene confirmar su capacidad frente al resto del circuito y a la especificación original del camión antes de montar una pieza solo porque encaje.

Cómo eleva y baja el sistema la caja del volquete

La caja sube mediante una secuencia fija, y conocer ese orden es lo que hace legibles las fallas. El operario acopla la toma de fuerza, la bomba aspira aceite del depósito y la presión aumenta cuando ese aceite encuentra la resistencia de la caja cargada. La válvula de control dirige el aceite presurizado al cilindro, el cilindro se extiende y la caja se inclina desde su bisagra trasera hasta que la carga se desliza por gravedad.

En un cilindro telescópico la carrera se produce por etapas, no en un solo movimiento. El aceite presurizado empuja primero la sección mayor y luego cada sección anidada más pequeña por turno, que es como una longitud cerrada compacta puede alcanzar un ángulo de basculamiento elevado. Esa acción por etapas es normal, pero también explica por qué un cilindro telescópico puede extenderse de forma desigual cuando una etapa está desgastada o hay aire atrapado en el circuito.

El descenso es una liberación controlada, no una segunda carrera motriz. Cuando el operario selecciona bajar, la válvula abre un circuito de retorno y el peso de la caja empuja el aceite de vuelta al depósito. El cilindro se retrae entonces por etapas y la caja se asienta. La clave aquí es la suavidad: una caja que baja a tirones o no se asienta del todo apunta a la válvula, al aire atrapado o a un problema de etapas, no a la bomba, que no realiza trabajo en el descenso.

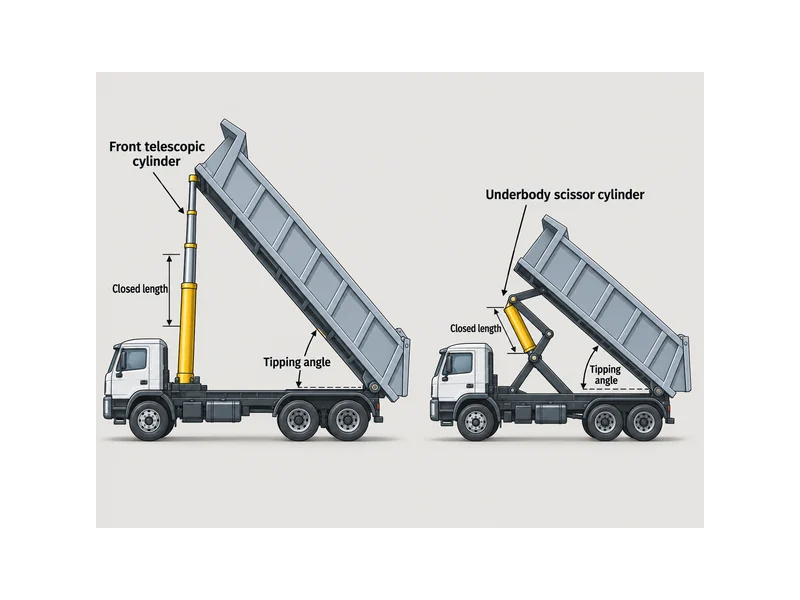

Cilindros elevadores telescópicos frente a de tijera (bajo bastidor)

La disposición de cilindro adecuada para un camión depende de la longitud de la caja, la carga útil y cómo tiende a desplazarse la carga. Dos disposiciones dominan el servicio de basculamiento, y la correcta se deduce de esas variables, no del distintivo del modelo.

Un cilindro telescópico montado en la parte delantera empuja desde detrás de la cabina y es adecuado para cajas largas y cargas con peso en la parte delantera. Como actúa en la parte delantera de la caja, puede elevar una caja larga a un ángulo pronunciado con una longitud cerrada compacta. Por eso es habitual en cajas de volquete más largas. La contrapartida es que un cilindro alto y de varias etapas queda más expuesto a cargas laterales si el camión se inclina en terreno irregular, por lo que el punto de verificación es comprobar una extensión uniforme y vigilar cualquier juego lateral.

Una disposición bajo bastidor o de tijera se monta más abajo y eleva mediante un varillaje situado bajo la caja. Mantener el cilindro más corto y más bajo gestiona mejor las cargas laterales en terrenos irregulares, por lo que esta disposición tiende a adaptarse a cajas más cortas y pesadas. Su contrapartida es un ángulo de basculamiento máximo menor para un mismo conjunto. Así pues, la elección depende de la longitud de la caja y de las condiciones del terreno: una caja larga y una descarga pronunciada favorecen la solución telescópica frontal, mientras que una caja más corta en terreno abrupto suele favorecer la de bajo bastidor. En cualquier caso, verifique la idoneidad haciendo coincidir la carrera, la longitud cerrada y la capacidad nominal del cilindro con la caja y el servicio concretos, no solo con el modelo del camión.

Fallas hidráulicas comunes y qué indican

La mayoría de las fallas de la hidráulica de basculamiento se anuncian a través del comportamiento de la elevación, y leer ese comportamiento acota la causa con rapidez. Antes de sustituir nada, remonte el síntoma a lo largo de la cadena de potencia. Los patrones habituales se corresponden claramente con eslabones concretos:

• La caja no se mueve en absoluto: empiece por la toma de fuerza y su acoplamiento, luego por el nivel de aceite y la bomba, porque no llega presión al cilindro.
• La caja sube despacio o con poca fuerza: apunta a nivel bajo de aceite, una bomba desgastada que pierde caudal, un circuito de alivio parcialmente abierto o aceite demasiado fluido por sobrecalentamiento.
• La caja se detiene o se queda atascada en la posición elevada: normalmente una falla de la válvula o del circuito de retorno, o un cilindro telescópico mal escalonado que no se ha extendido limpiamente.
• El cilindro vibra o la caja tiembla al subir: habitualmente aire atrapado en el circuito o un movimiento desigual de las etapas, lo que exige purgado e inspección de las etapas.

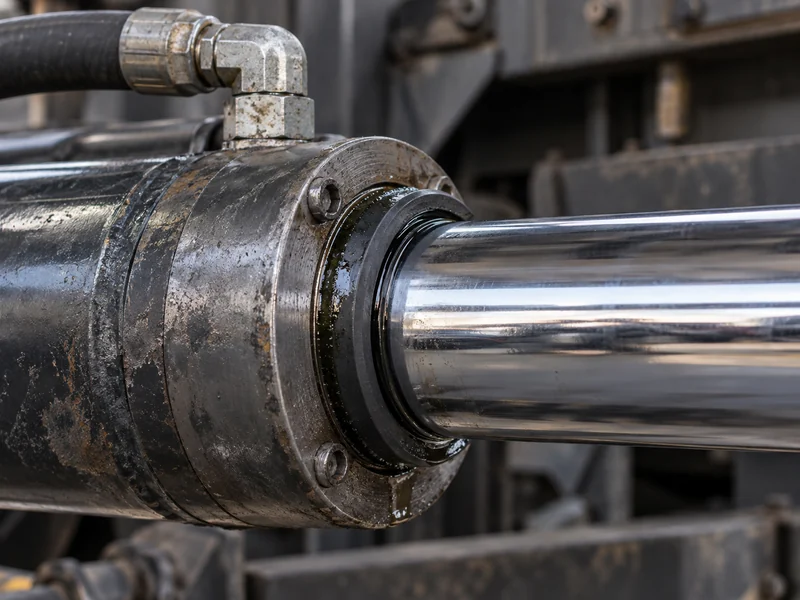

• Pérdida de aceite en un raccord o en el vástago: un problema de retén, manguera o raccord que irá a peor; localícelo hasta su origen, ya que rellenar solo lo oculta.

La variable común detrás de varias de estas fallas es el estado del fluido. El aire, la contaminación o el aceite sobrecalentado pueden provocar al mismo tiempo elevaciones lentas, vibración y un descenso irregular. Por eso, confirmar que el fluido esté limpio y en el nivel correcto es la comprobación inicial más económica antes de culpar a la bomba o al cilindro. Cuando un síntoma persiste después de verificar el fluido, la falla ha pasado a una pieza mecánica y la inspección debe seguir la cadena en el orden indicado anteriormente.

Mantenimiento que mantiene el sistema en funcionamiento

El mantenimiento de la hidráulica de basculamiento consiste sobre todo en proteger el aceite y detectar el desgaste antes de que deje al camión inmovilizado. Como el aceite pasa por todas las piezas del circuito, mantenerlo limpio y al nivel y la temperatura correctos aporta más a la fiabilidad que cualquier mejora de un componente aislado. Una rutina práctica abarca unas pocas comprobaciones recurrentes:

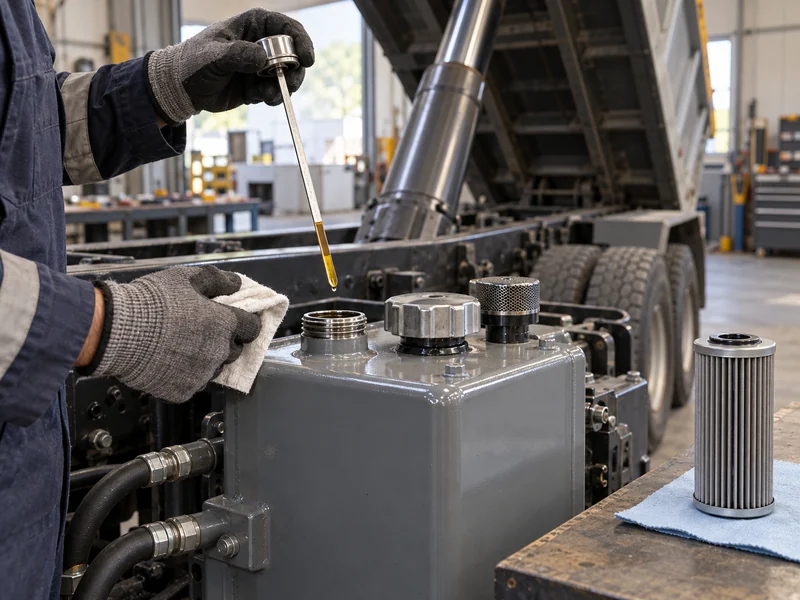

• Nivel y estado del aceite: revíselos con regularidad y rellene con el tipo de aceite que especifica el manual del camión; un aceite descolorido, lechoso o contaminado indica que toca cambiarlo.
• Filtros y respiradero: sustituya los filtros según el programa para que la contaminación no circule hacia la bomba y los retenes del cilindro.
• Mangueras, racores y retenes: inspeccione en busca de sudoración, rozaduras y zonas blandas, y localice el origen de cualquier fuga, ya que rellenar solo pospone la reparación.
• Cilindro y vástago: vigile las rayaduras, la extensión desigual y el juego lateral, que apuntan a desgaste de retenes o a daños por cargas laterales.
• Puntos de engrase y varillaje: mantenga lubricados los puntos de pivote y varillaje para que la parte mecánica del elevador no cargue de forma desigual el sistema hidráulico.

Los intervalos de servicio deben seguir el régimen de trabajo, no un número fijo de calendario. El basculamiento de alta frecuencia, las cargas pesadas, los entornos polvorientos y el calor ambiente elevado acortan el intervalo seguro entre cambios de aceite y filtro. La guía fiable es el propio manual del camión leído junto con el estado real del aceite, no una cifra única heredada de un servicio más ligero. Un hábito que compensa: registrar lo que encuentra cada comprobación, para que una pérdida gradual de velocidad de elevación o una fuga que crece despacio aparezcan como tendencia en lugar de como avería.

Conclusión

Lo más útil que se puede extraer es que el sistema hidráulico de un camión volquete HOWO es una única cadena de potencia, y cada síntoma pertenece a un eslabón de ella. La potencia del motor se convierte en caudal de la bomba, el caudal se convierte en presión dirigida en la válvula y la presión se convierte en la carrera escalonada del cilindro que bascula la caja; el descenso es la liberación controlada de ese mismo aceite. Lea una falla contra ese orden y el diagnóstico suele salir solo: la falta de elevación empieza en la toma de fuerza, la elevación lenta apunta al aceite y a la bomba, y la vibración o una caja atascada apuntan al aire, a la válvula o al escalonamiento del cilindro.

El punto que más se malinterpreta es que la bomba realiza el trabajo en ambos sentidos. No es así: la caja baja por su propio peso a través de la válvula, por lo que las fallas de descenso están en la válvula y en el escalonamiento, no en la bomba. Adapte la disposición del cilindro a la caja y al terreno, no al nombre del modelo; mantenga el aceite limpio y con el nivel correcto; y deje que el manual del camión y el estado del aceite —no una cifra fija— fijen el intervalo de servicio. Esos tres hábitos mantienen predecible el circuito de basculamiento incluso en servicio exigente.
